Substituindo CLPs pelo Controlador de E/S Remoto Valtoris 8CH-IO-ETH para Automação de Linha de Produção de Baterias Inteligentes
Produto Relacionado:
A bateria de potência é um dispositivo de armazenamento de energia fundamental, e com a integração contínua da manufatura inteligente nas indústrias tradicionais, o setor de nova energia da China delineou claramente um roteiro em direção à produção inteligente e à transformação digital. A produção de baterias de potência evoluiu da semi-automação para a automação industrial completa, impulsionada pelo controle inteligente e integração de dados.

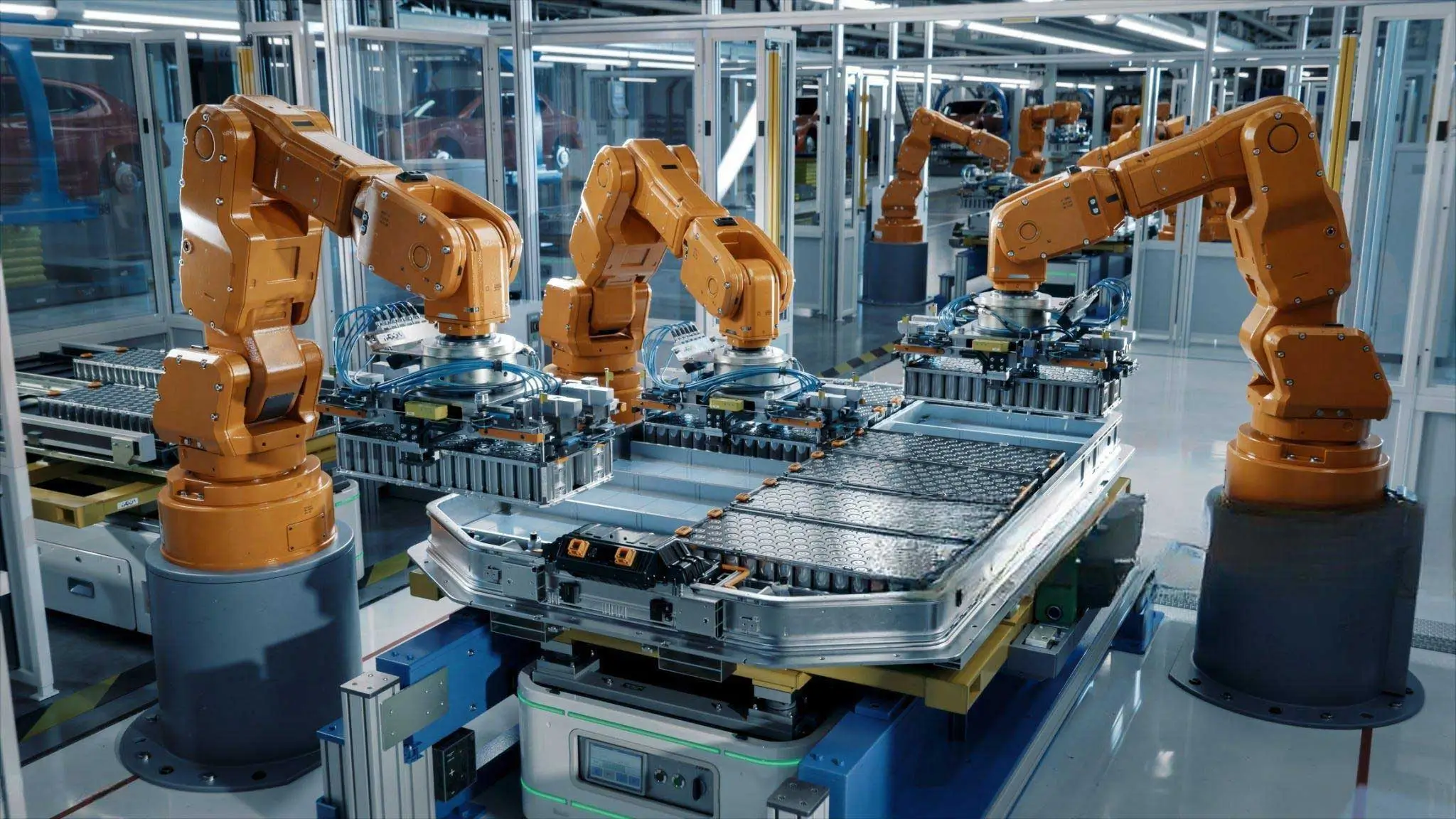

Nas linhas de montagem de packs de baterias, o processo de montagem envolve inúmeras etapas complexas e dispositivos diversos. Portanto, a interconexão perfeita entre módulos e unidades de processo é uma parte vital para alcançar a automação da linha de produção e a interconectividade da informação.
Tradicionalmente, os CLPs (Controladores Lógicos Programáveis) desempenharam um papel central na indústria de baterias — gerenciando interruptores, coletando sinais digitais (4–20 mA, 0–5 V, 0–10 V) e controlando sensores. No entanto, os CLPs são frequentemente criticados por seu alto custo, configuração especializada e manutenção complexa. Além disso, a escassez de unidades de CLP importadas nos últimos anos interrompeu as linhas de produção em muitas fábricas na China.
Para resolver essas questões, a Valtoris introduziu seu Controlador de E/S Remoto 8CH-IO-ETH, um controlador de E/S Ethernet de alto desempenho projetado para substituir CLPs em muitas aplicações industriais. O controlador pode detectar sinais de entrada de interruptores (interruptores, sensores de proximidade, interruptores magnéticos e fotoelétricos) e acionar saídas como válvulas solenoides e relés. Suportando 8 canais DI/DO/AI, ele permite controle remoto ou local enquanto integra E/S Remota RS485, e os protocolos Modbus TCP, Modbus RTU, MQTT, JSON e HTTP — tornando-o um controlador de E/S remoto baseado em Ethernet para fábricas e sistemas de fábrica inteligente.
Ricos indicadores LED exibem os estados DI/DO, status da rede e fluxo de dados, ajudando os operadores a monitorar as condições do sistema em tempo real. Duas unidades do 8CH-IO-ETH podem até ser vinculadas para controle cruzado, oferecendo operação flexível para engenheiros de automação.
Vamos analisar um exemplo de uma linha de produção de baterias de potência. Após o processo de preenchimento com ácido sulfúrico, um revestimento de óleo de silicone é aplicado para selar a porta de injeção da bateria e melhorar a segurança da válvula. O sistema consiste em várias válvulas solenoides e inclui as seguintes etapas:
(1) O braço robótico coloca a bateria na bandeja e inicia o ciclo;
(2) O cilindro de posicionamento (C1) fixa a bateria;
(3) O cilindro de marcação (C2) marca a data na superfície da bateria;
(4) O bico de revestimento abaixa (C3) no tanque de silicone;
(5) O bico sobe e avança (C4) para aplicar o óleo de silicone;
(6) Após o revestimento, o bico retrai, completando o ciclo.
Na configuração original, o sistema de hardware era dominado por um CLP, exigindo múltiplos módulos de expansão de E/S, sensores, indicadores e controladores. Isso não apenas aumentou o custo, mas também estendeu o tempo de instalação e teste.
Em contraste, o Controlador de E/S Remoto Valtoris 8CH-IO-ETH simplifica drasticamente as tarefas de controle. Seu controlador Modbus RTU é fácil de entender, e os usuários podem empregar uma tela de toque HMI ou um computador superior simples para controle lógico — enviando comandos simples de LIGA/DESLIGA Modbus para operar válvulas solenoides.
Os 8 canais DO oferecem capacidade de até 5A 250V CA ou 5A 30V CC, suficiente para substituir as saídas do CLP. Os 8 canais DI integram-se perfeitamente com sensores de posição, e as 8 entradas AI podem capturar sinais de temperatura. Além disso, a interface de E/S Remota RS485 pode vincular-se a outros dispositivos RS485, convertendo dados seriais em Ethernet para controle de rede. Uma unidade pode expandir até 24 canais de E/S, alcançando economia de custos e confiabilidade operacional, mantendo um desempenho estável.
Principais Vantagens da Solução Valoris:
Economia de Custos: Sendo um controlador de E/S de baixo custo para aplicações industriais, reduz o investimento inicial em hardware e minimiza os custos de cabeamento usando a LAN existente.
Redução de Interferência de Sinal: Como um controlador de IoT industrial robusto, apresenta isolamento de canal para estabilidade superior e imunidade a ruído.
Facilidade de Uso e Integração: Com um protocolo Modbus simples, reduz a dificuldade de desenvolvimento e simplifica a manutenção, fornecendo um controlador de E/S remoto confiável para linhas de produção automatizadas.
