محور ومقسم ومكرر RS485 الصناعي RS485
محاور RS485 معزولة بجهد 2500 فولت مصممة للقضاء على انعكاسات الإشارة والحلقات الأرضية.
توفر Valtoris محاور/مقسمات/مكررات RS485 الصناعية المصممة لتوزيع إشارات RS485 وتجديدها وعزلها في البيئات القاسية. تتضمن عائلة منتجاتنا 4 محاور RS485 ذات 4 منافذ RS485، و8 محاور تسلسلية ذات 8 منافذ، ونماذج معزولة مع عزل بصري 2500 فولت، ومحولات RS232 إلى RS485 التي تعمل بالمنافذ. سواء كنت تقوم بتوسيع شبكات الناقلات، أو توصيل أجهزة RS232 القديمة، أو بناء طبولوجيا نجمية، فإن Valtoris توفر سلامة الأجهزة التي تتطلبها أنظمة الأتمتة والحصول على البيانات الخاصة بك.
التصفية
[wpf-filters id=3]

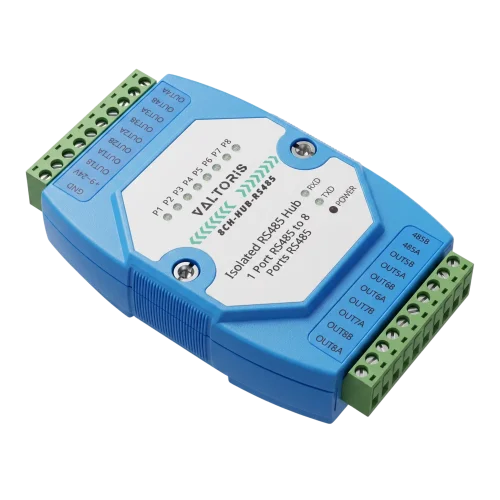

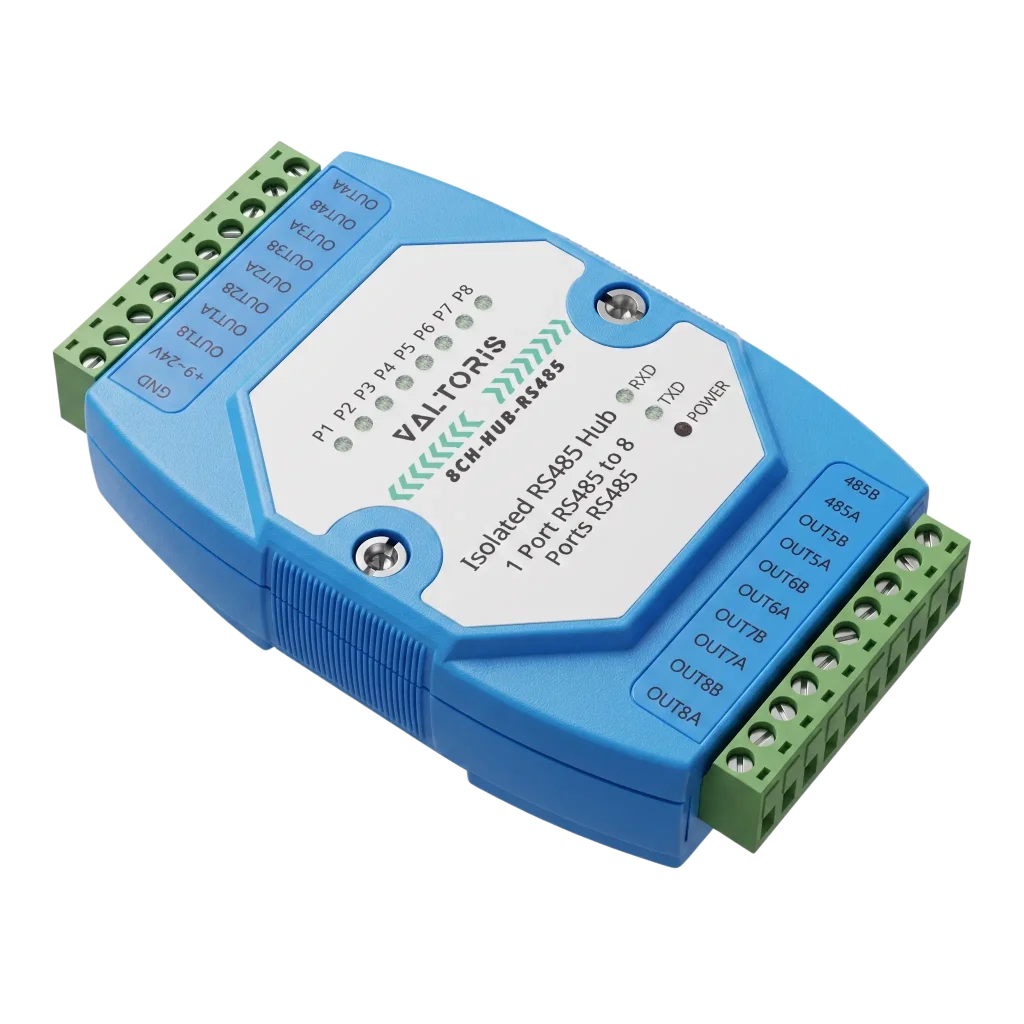

محور RS485 الصناعي المعزول ذو 8 منافذ RS485 المعزول
محور RS485 ثنائي القنوات RS485 معزول من الدرجة الصناعية، مع دعم التركيب على السكك الحديدية، نطاق معدل باود عريض، 2 سيد و1 سلفر / 1 سيد و2 سلفر

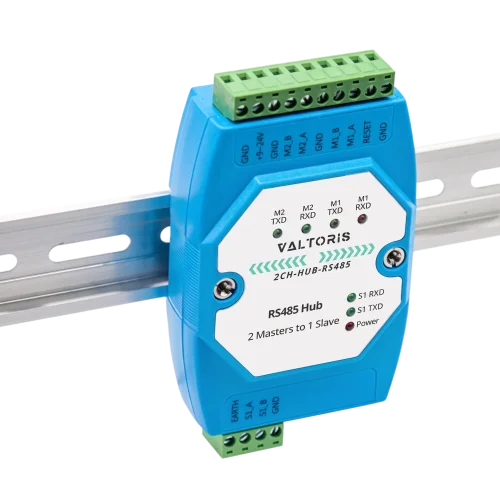

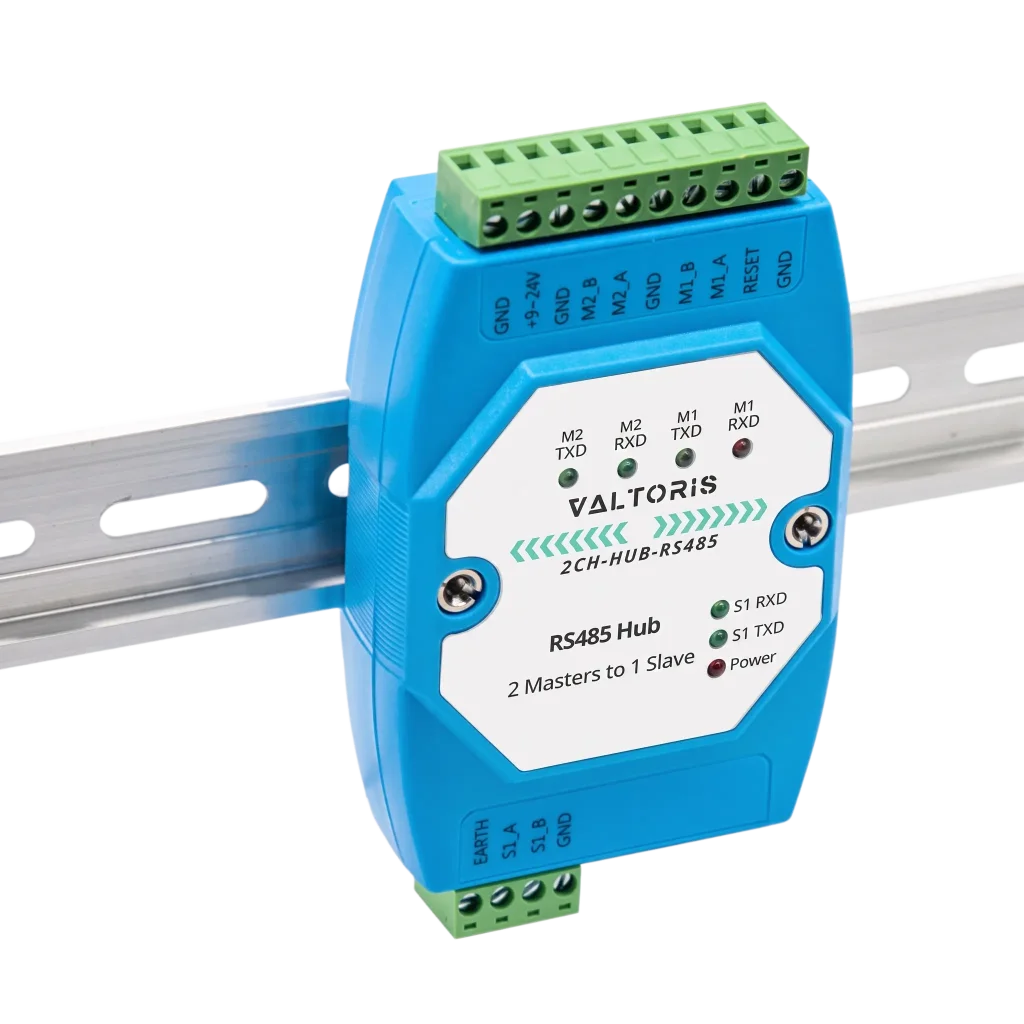

محور تخزين مؤقت صناعي نشط 2-Ch من نوع RS485 من نوع RS485

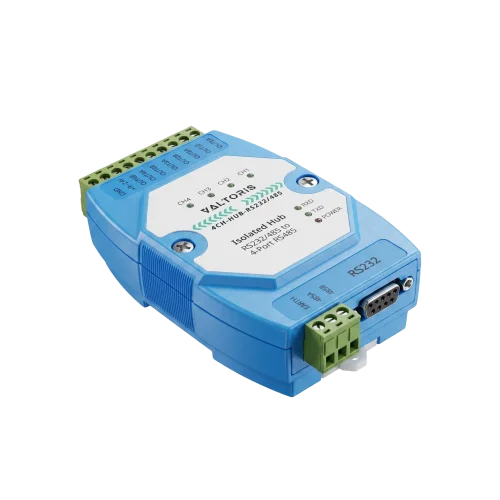

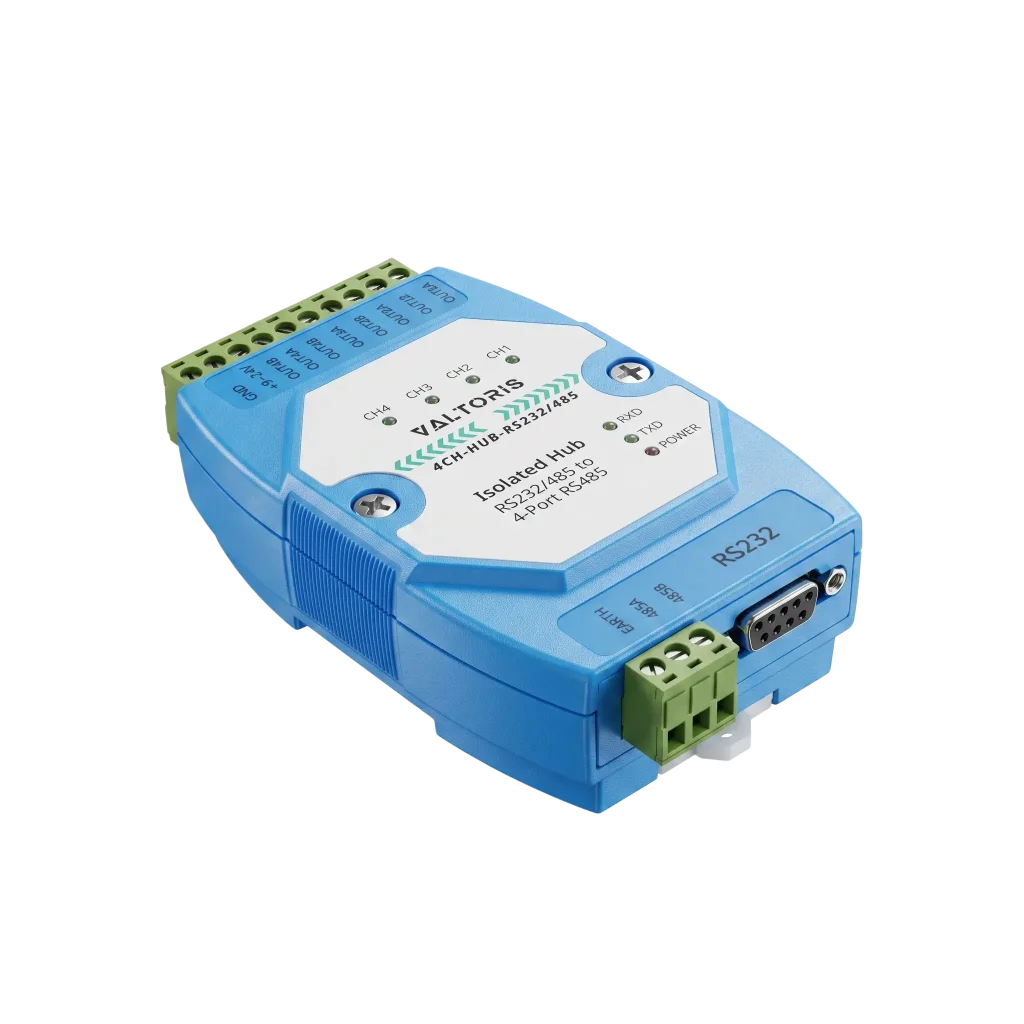

موزع RS485 الصناعي ذو 4 منافذ RS485 مع عزل
موزع RS485 معزول 4 قنوات RS485، مع دعم التثبيت على سكة حديدية، نطاق معدل باود عريض، موسع RS485 متعدد القنوات من الدرجة الصناعية

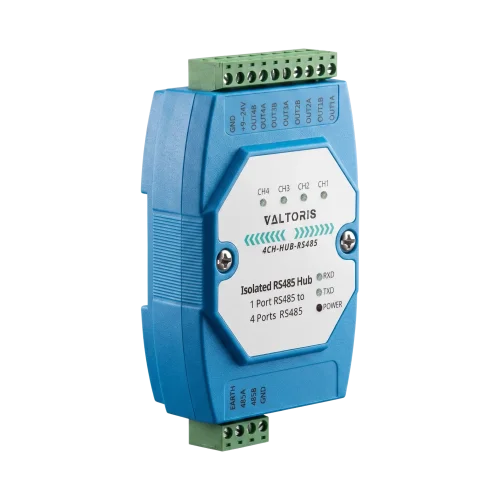

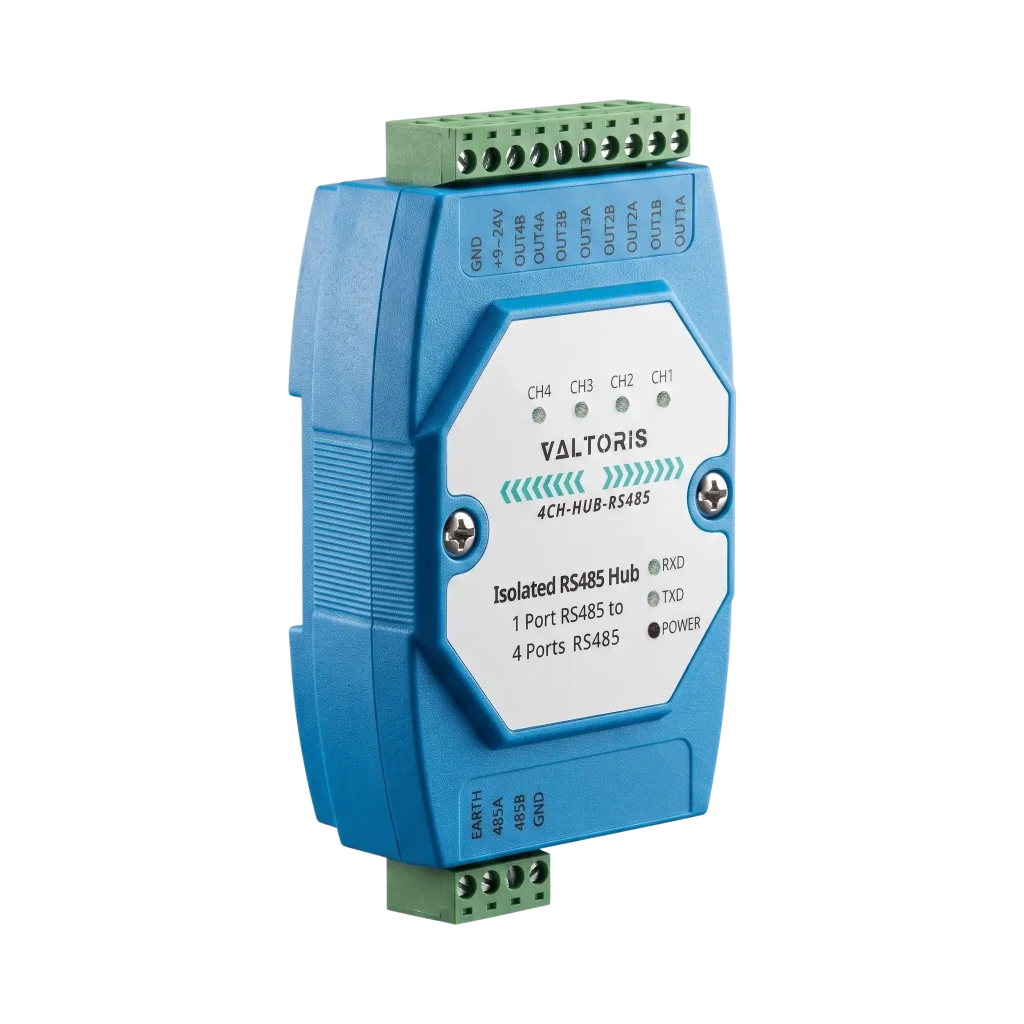

موزع RS485 معزول صناعي 4 منافذ RS485 معزول صناعي
حل التوصيل الصناعي RS485 الصناعي RS485 Hub/SPlittoris/مقسم/معيد توصيل
من التشغيل الآلي لأرضية المصنع إلى أنظمة الأمان والحصول على البيانات عن بُعد، توفر محاور Valtoris والمقسمات وأجهزة إعادة الإرسال من Valtoris سلامة الإشارات والعزل الكهربائي وتوسيع الشبكة التي تتطلبها بنيتك التحتية القديمة – دون إعادة تصميم بنية التحكم الخاصة بك.
(اكسر حد السلسلة الثنائية. نشر الفروع النجمية المعزولة بأمان دون انعكاس الإشارة).
توسيع الإشارة وتمديد المسافة
تمديد اتصال RS485 حتى 1200 متر بسرعة 9600 بت في الثانية. تعمل حلول موسّع خط RS485 وموسّع نطاق RS485 التي نقدّمها على تجديد الإشارات الضعيفة وتمكين التوصيلات متعددة الإسقاط الموثوقة عبر المنشآت الكبيرة أو الأنفاق أو المواقع الخارجية.
عزل ضوئي 2500 فولت ومناعة ضد الضوضاء
احمِ الأجهزة الرئيسية الحساسة من الحلقات الأرضية والارتفاعات المفاجئة والتداخل الكهرومغناطيسي الكهرومغناطيسي. مع نماذج المكررات المعزولة RS485 المعزولة التي تتميز بعزل بصري 2500 فولت، تظل شبكتك تعمل في البيئات القاسية كهربائياً.
تكوينات المنافذ المرنة
اختر من بين 4 منافذ لمحور RS485 أو 8 منافذ لمحور تسلسلي أو 8 منافذ لمحور RS485 لتتناسب مع عدد العقد لديك. تسمح تصميمات محور التبديل RS485 ومحور المنافذ الت سلسلية الخاصة بنا بتكوينات محور التبديل RS485 بطبولوجيا نجمية أو سلسلة ديزي دون انعكاس الإشارة أو تصادم البيانات.
الإرسال الشفاف وزمن التأخير الصفري
يضمن تجديد الإشارة على مستوى الأجهزة زمن انتقال على مستوى الميكروثانية. محاورنا محايدة تمامًا للبروتوكول، مما يوفر إعادة توجيه سلسة وشفافة لبروتوكولات Modbus RTU و Modbus ASCII و RS485 دون أي تكوين برمجي.
التركيب على قضبان DIN والمتانة الصناعية
تتميز جميع أجهزة Valtoris التسلسلية/المقسمات التسلسلية بحاويات معدنية متينة، ونطاق تشغيل يتراوح بين -40 درجة مئوية و+85 درجة مئوية، وقاعدة قياسية للتركيب على قضبان DIN. انشرها بثقة في خزانات التحكم أو المحطات الفرعية أو العبوات الخارجية.
تشغيل فعال من حيث التكلفة ولا يحتاج إلى صيانة
مصممة للعمل المستمر بدون أجزاء متحركة أو تبريد نشط. استخدم محاورنا لسنوات من الخدمة الخالية من المشاكل، مما يقلل بشكل كبير من وقت التعطل والتكلفة الإجمالية للملكية (TCO).
محاور RS485 النشطة مقابل المقسمات السلبية الأساسية: لماذا تعتبر الترقية مهمة
| الميزة | محاور Valtoris RS485 النشطة | المقسِّمات السلبية الأساسية/صنابير Y-Taps |
| تكامل الإشارة | تعيد توليد الإشارات وتضخيمها بنشاط. يضمن عدم فقدان البيانات عبر المسافات الطويلة. | ينقر فقط على الإشارة الموجودة. يُحدث انعكاسات وتدهورًا شديدًا في البيانات. |
| طوبولوجيا الشبكة | تمكين طوبولوجيا نجمة وشجرة حقيقية. تتوسع بأمان إلى مئات الأجهزة دون تعطل. | يفرض ناقل خطي صارم. إنشاء بذرة ينتهك قواعد RS485 ويحد من عدد العقد. |
| الحماية من زيادة التيار الكهربائي | يحجب العزل البصري 2500 فولت الحلقات الأرضية ويحمي وحدات التحكم المنطقي القابلة للبرمجة الرئيسية باهظة الثمن. | عزل صفري. يمكن لطفرة طاقة واحدة أن تدمر نظام التحكم بالكامل على الفور. |
| التكلفة الإجمالية (TCO) | تكلفة أولية متواضعة، ولكنها تلغي تمامًا استكشاف الأخطاء وإصلاحها المزمنة ومكالمات الخدمة الميدانية. | تبدو رخيصة في البداية، ولكنها تتسبب في تكاليف خفية: تعطل الإنتاج واحتراق المعدات. |
| المرونة | يدعم الشبكات المختلطة RS232/485، ومعدلات الباود ذاتية التكيف وأوضاع ثنائية رئيسية. | الصنابير المادية الثابتة غير القابلة للتكوين مع عدم وجود قابلية للتكيف. |
المواصفات الفنية: سلسلة موزع ومقسم ومكرر RS485 الصناعية من Valtoris
| المعلمة | 4CH-HUB-RS485 | 8CH-HUB-RS485 | 2CH-HUB-RS485 | 4CH-HUB-RS232/485 |
| نوع المنتج | موزع/مقسم/مكرر RS485 صناعي RS485 | موزع/مقسم/مكرر RS485 صناعي RS485 | محور التخزين المؤقت RS485 / الفاصل RS485 | محور RS485 الصناعي / مقسم / مكرر / محول RS485 الصناعي |
| المنفذ الرئيسي | 1× RS485 | 1× RS485 | 1-2× RS485 (يمكن اختيار الوضع) | 1× RS232 أو RS485 |
| منافذ الرقيق | 4× RS485 | 8× RS485 | 2× RS485 | 4× RS485 |
| العزل | 2500 فولت عزل بصري 2500 فولت | 2500 فولت عزل بصري 2500 فولت | – | 2500 فولت عزل بصري 2500 فولت |
| معدل الباود | 1200 – 460800 – 460800 بت في الثانية | 300 – 460800 بت في الثانية (ذاتية التكيف) | 1200 – 460800 – 460800 بت في الثانية | 1200 – 460800 – 460800 بت في الثانية |
| العقد لكل منفذ | ما يصل إلى 32 عقدة | ما يصل إلى 32 عقدة | ما يصل إلى 32 عقدة | ما يصل إلى 32 عقدة |
| مسافة التواصل | 1200 م @ 9600 بت في الثانية | 1200 م @ 9600 بت في الثانية | 1200 م @ 9600 بت في الثانية | 1200 م @ 9600 بت في الثانية |
| مزود الطاقة | تيار مستمر 9-24 فولت (طرفية) | تيار مستمر 9-24 فولت (طرفية) | تيار مستمر 9-24 فولت (طرفية) | تيار مستمر 9-24 فولت (طرفية) |
| درجة حرارة التشغيل | -45 درجة مئوية إلى +85 درجة مئوية | -45 درجة مئوية إلى +85 درجة مئوية | -45 درجة مئوية إلى +85 درجة مئوية | -45 درجة مئوية إلى +85 درجة مئوية |
| التركيب | التركيب بالسكك الحديدية | التركيب بالسكك الحديدية | التركيب بالسكك الحديدية | التركيب بالسكك الحديدية |
| التطبيق الأساسي | الحصول على البيانات، بوابة إنترنت الأشياء، أمن إنترنت الأشياء، مراقبة الأجهزة الذكية | الحصول على البيانات، بوابة إنترنت الأشياء، أمن إنترنت الأشياء، مراقبة الأجهزة الذكية | سيدان/عبد واحد أو سيد واحد/عبدان، تصفية العنوان | الحصول على البيانات، بوابة إنترنت الأشياء، أمن إنترنت الأشياء، مراقبة الأجهزة الذكية |
هل تحتاج إلى مساعدة في اختيار الطراز المناسب؟
اتصل بمهندسي التطبيقات لدينا للحصول على استشارة مجانية بناءً على عدد العقد والمسافة ومتطلبات العزل.
التطبيقات النموذجية لمحاور وأجهزة إعادة الإرسال RS485 الصناعية من Valtoris
- الأتمتة الصناعية والتحكم في العمليات
نشر محاور/مكررات RS485 الصناعية لهيكلة شبكات الأجهزة وتوسيع نطاقها في أرضيات المصانع. تشمل التطبيقات اتصالات PLC ومحرك التردد المتغير (VFD) وتجميع بيانات المستشعرات. تعمل محاورنا على تمكين توصيل الأسلاك ذات الطوبولوجيا النجمية، وتوسيع مسافة الناقل إلى ما يزيد عن 1200 متر، وتوفير عزل بصري 2500 فولت بين المنافذ الرئيسية والتابعة. - أتمتة المباني وإدارة المرافق
ادمج أنظمة المباني الموزعة – بما في ذلك وحدات التحكم في التدفئة والتهوية وتكييف الهواء ولوحات التحكم في الإضاءة وعدادات الطاقة – فيالعمود الفقري RS485 المنظم. تعمل محاورنا ذات 4 منافذ و8 منافذ RS485 على تبسيط الكابلات وتسمح بتوسيع مرن للأجهزة وتعزل الفروع الفردية لمنع تعطل الشبكة بالكامل. - البنية التحتية للطاقة والكهرباء
دعم الاتصالات الموثوقة في المحطات الفرعية ومرافق توزيع الطاقة حيث تولد معدات الجهد العالي تداخلًا كهرومغناطيسيًا شديدًا. تضمن أجهزة إعادة الإرسال المعزولة RS485 الخاصة بنا نقل البيانات الخالية من الأخطاء بين مرحلات الحماية والوحدات الطرفية البعيدة (RTUs) عبر مسافات طويلة
ما يقوله عميلنا
تعرّف على كيفية استخدام المهندسين وشركات تكامل الأنظمة لمحاور ومكررات RS485 الصناعية من Valtoris لحل تحديات الاتصالات التسلسلية في العالم الحقيقي.
“كنا بحاجة إلى تمديد ناقل RS485 موجود لتوصيل أربعة عدادات تدفق موزعة على مسافة 800 متر. سمح لنا 4CH-HUB-RS485 بتقسيم الخط إلى فروع منفصلة مع عزل 2500 فولت. اختفت ضوضاء الحلقة الأرضية، وأصبح كل مقياس الآن يقدم تقارير موثوقة.”
“لقد ورثنا شبكة فوضوية بها عدد كبير جدًا من الوصلات، مما تسبب في حدوث أخطاء مهلة Modbus المستمرة. وبدلاً من سحب كابلات جديدة عبر المنشأة، استخدمنا المحور المكون من 8 منافذ لعزل كل فرع بشكل صحيح. أصبح الاقتراع مستقرًا تمامًا الآن، وأصلح العزل التداخل”
لماذا تختار Valtoris محاور RS485 الصناعية وأجهزة إعادة الإرسال
مصممة للبيئات القاسية والمتطلبة
تم تحديد محاور RS485 الصناعية وأجهزة إعادة الإرسال RS485 للأداء الموثوق به في الظروف القاسية. إلى جانب العزل البصري 2500 فولت، فإنها توفر اتصالاً تسلسليًا مستقرًا في أرضيات المصانع والخزائن الخارجية.
النشر بثقة وإرشادات التطبيق
يعتمد اختيار محور RS485 الصحيح على عدد العقد والمسافة ومتطلبات العزل. يوفر فريقنا التوثيق الفني ودعم التهيئة – بما في ذلك مطابقة معدل الباود وتصفية العناوين والتوجيهات المتتالية
التكوينات الخاصة بالتطبيق
نحن نقدم محاور RS485 للتخزين المؤقت لسيناريوهات سيدين/عبد واحد أو سيد واحد/عبدين، مع تصفية العناوين لمنع حركة البيانات غير الضرورية. بالنسبة للبيئات ذات الإشارات المختلطة، يقوم 4CH-HUB-RS232/485 بتحويل وتقسيم RS232 أو RS485 إلى أربعة منافذ تابعة معزولة RS485.
القيمة في الموثوقية وانخفاض تكلفة التركيب
تعمل محاور RS485 على تقليل تعقيد الكابلات من خلال تمكين طبولوجيا النجوم والتخلص من عمليات تشغيل السلسلة الطويلة. تستمدالمحولات السلبية الطاقة مباشرةً من منفذ RS232 – لا يوجد مصدر طاقة خارجي ولا أسلاك إضافية. من خلال تبسيط بنية الشبكة وتوفير توسيع العقدة لكل منفذ.
الموارد ذات الصلة بمحاور RS485 الصناعية وأجهزة إعادة الإرسال RS485 الصناعية
أدلة الخبراء لمحاور RS485 الصناعية، وأجهزة إعادة الإرسال
أحدث منشورات المدونة
ابقَ متقدماً في مجال الاتصال من خلال استكشاف أحدث الاتجاهات والأدلة العملية والرؤى التقنية حول إنترنت الأشياء الصناعية والمراقبة عن بُعد وشبكات الاتصالات الصناعية.
No posts
احصل على عرض أسعار لمحاور RS485 الصناعية وأجهزة إعادة الإرسال والمحولات
هل تبحث عن طريقة موثوقة لتوسيع شبكات RS485 أو عزل الحلقات الأرضية أو توصيل معدات RS232 بأنظمة التحكم الحديثة؟ يمكن للمتخصصين لدينا مساعدتك في اختيار محور RS485 الصناعي المناسب RS485، مكرر RS485 للتطبيق الخاص بك. من محاور RS485 ذات 4 منافذ RS485 لتوسيع الفروع إلى محولات RS232 إلى محولات RS485 التي تعمل بالمنافذ لتكامل المعدات القديمة، نقدم أجهزة تتوافق مع عدد العقد ومتطلبات المسافة والظروف البيئية. اتصل بنا للحصول على استشارة أو عرض أسعار مفصّل مصمم خصيصاً لمشروعك.
الأسئلة المتداولة
س1: أين يجب أن أضع مقاومات الإنهاء 120Ω عند استخدام محور RS485 ذي 4 منافذ؟
ج: في الطوبولوجيا النجمية التي أنشأها المحور، يشكل كل منفذ تابع مقطع RS485 مستقل. تحتاج فقط إلى تثبيت مقاوم 120Ω عند أبعد جهاز في كل فرع نشط. يدير محور Valtoris داخليًا سلامة الإشارة في نقطته المركزية، لذلك لا تضيف مقاومات إضافية إلى منافذ المحور الفعلية إلا إذا كانت مسارات الكابل طويلة بشكل استثنائي.
س2: هل ستؤدي إضافة موزع أو مكرر RS485 نشط إلى إدخال زمن انتقال إلى دورة استطلاع مودبوس الخاصة بي؟
ج: لا يتم إضافة أي زمن انتقال كبير. تقوم محاور Valtoris الصناعية بتجديد الإشارات على مستوى الأجهزة مع تأخيرات على مستوى الميكروثانية. هذه العملية الشفافة غير مرئية تمامًا لبروتوكولات Modbus RTU القياسية ولن تؤدي إلى حدوث أخطاء مهلة في وحدة التحكم المنطقية المنطقية المنطقية الرئيسية أو البوابة.
س3: هل يمكنني توصيل أجهزة بمعدلات باود مختلفة بمنافذ مختلفة على المحور RS485 نفسه؟
ج: تتطلب محاور RS485 الشفافة القياسية الشفافة RS485 أن تتصل جميع الأجهزة عبر الشبكة (بما في ذلك الجهاز الرئيسي) بنفس معدل الباود. إذا كان يجب عليك مزج سرعات اتصال مختلفة، فلا يمكنك استخدام مقسّم أساسي. بدلاً من ذلك، أنت بحاجة إلى موزع التخزين المؤقت RS485 Hub المتخصص لدينا، والذي يقوم بالتخزين المؤقت ومطابقة السرعات بين الأجهزة الرئيسية والتابعة.
س4: هل أحتاج حقًا إلى الإصدار المعزول بجهد 2500 فولت إذا كانت جميع أجهزتي داخل خزانة التحكم نفسها؟
ج: إذا كانت جميع أجهزتك تستخدم نفس مصدر الطاقة والتأريض، ولا توجد أي آلات ثقيلة (مثل أجهزة VFDs) بالقرب منك، فقد يكون الطراز غير المعزول كافيًا. ولكن إذا كانت الكابلات الخاصة بك تغادر الكابينة أو تخرج من الكابينة أو تتصل بمعدات ذات إمكانات أرضية مختلفة، فأنت بحاجة إلى موزع RS485 المعزول لإيقاف حلقات التأريض ومنع احتراق وحدة التحكم الرئيسية.
السؤال 5: كيف يمكنني تحديد الفرع الذي يتسبب في حدوث أخطاء الشبكة في طوبولوجيا نجمة؟
ج: إن إحدى أكبر مزايا المحور النشط هي عزل الأعطال – لن يؤدي حدوث قصر في أحد الفروع إلى تعطيل الفروع الأخرى. يمكنك تحديد الخط المعطل بسرعة من خلال التحقق من مؤشرات LED المدمجة TX/RX المدمجة في محور Valtoris. فمؤشر LED الصلب المستمر أو المعطل تمامًا على منفذ معين يُظهر على الفور للفنيين الميدانيين لديك المكان الذي يجب التحقق منه بالضبط، مما يوفر ساعات من وقت التعطل.
