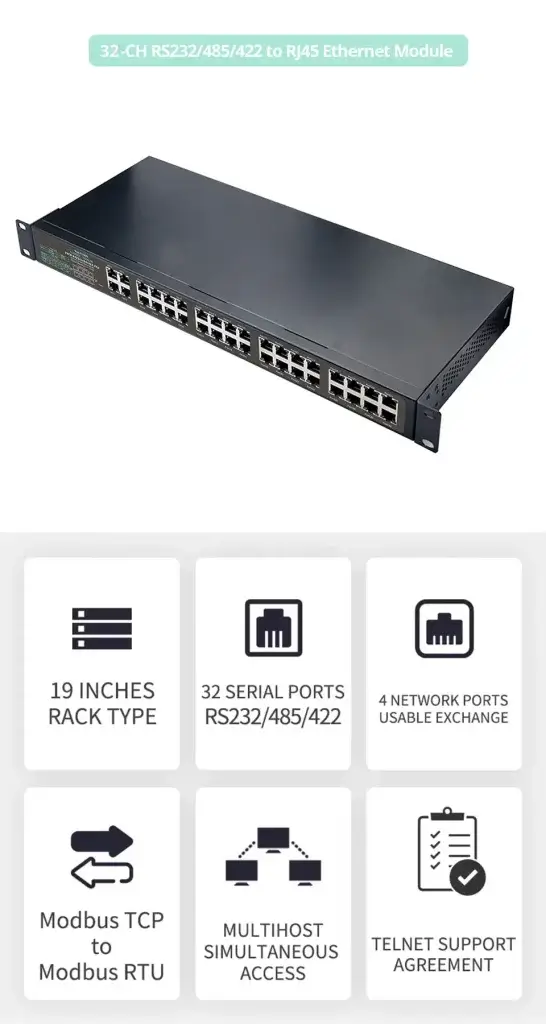

Serieller Geräteserver mit 32 Anschlüssen für die Rack-Montage | Industrieller RS232/485/422-zu-RJ45-Ethernet-Konverter mit 4 Ethernet-Anschlüssen, TCP/IP zu seriell, optional POE

  • Serieller Server mit 32 Anschlüssen und hoher Dichte: Verbindet 32 RS232-, RS485- oder RS422-Geräte mit dem Ethernet. Alle Kanäle unterstützen unabhängigen Vollduplex-Betrieb über RJ45-Anschlüsse für die Datenerfassung serieller Geräte in großem Umfang.

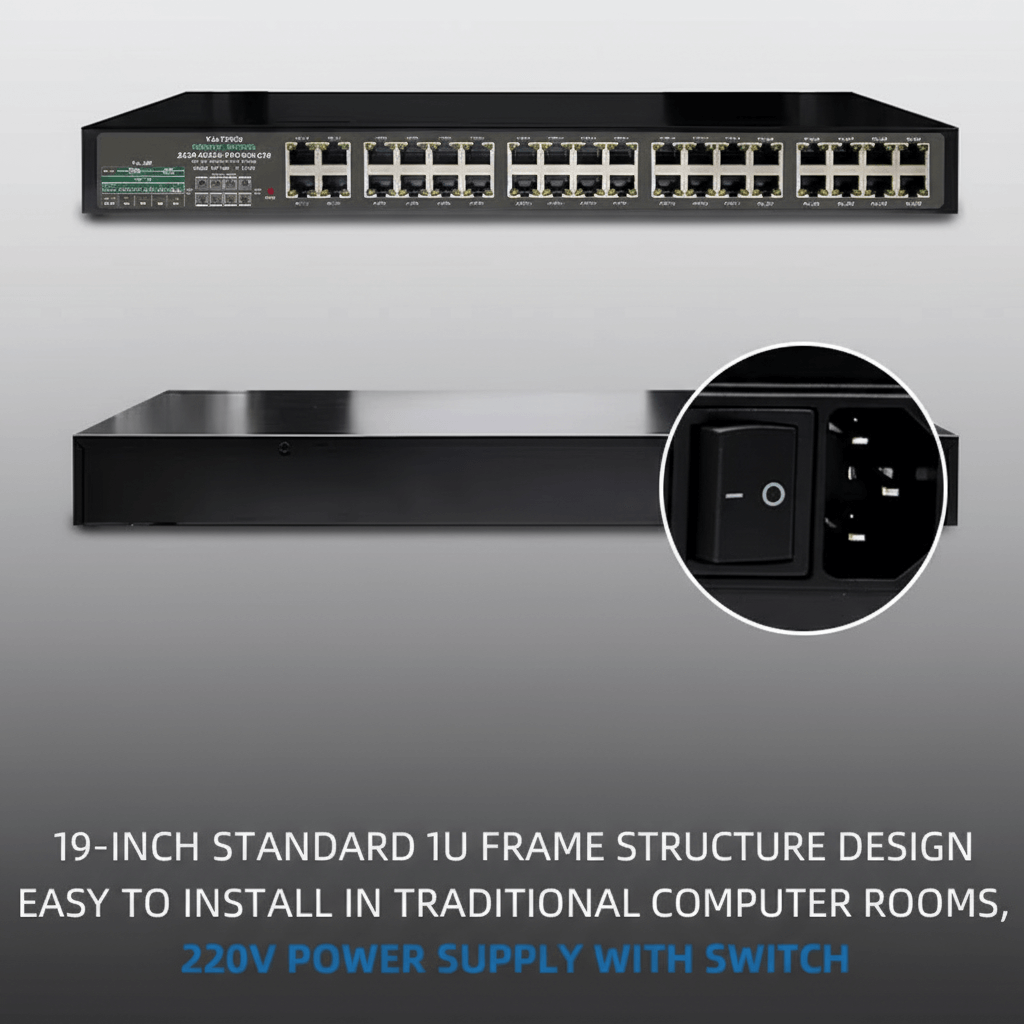

  • 1U Rack-Mount mit integriertem Switch: Eingebaut in ein 19-Zoll-1U-Rack-Mount-Gehäuse. Verfügt über 4 Ethernet-Ports mit integrierter Netzwerk-Switch-Funktionalität für eine flexible Topologie und einfache Schrankintegration.

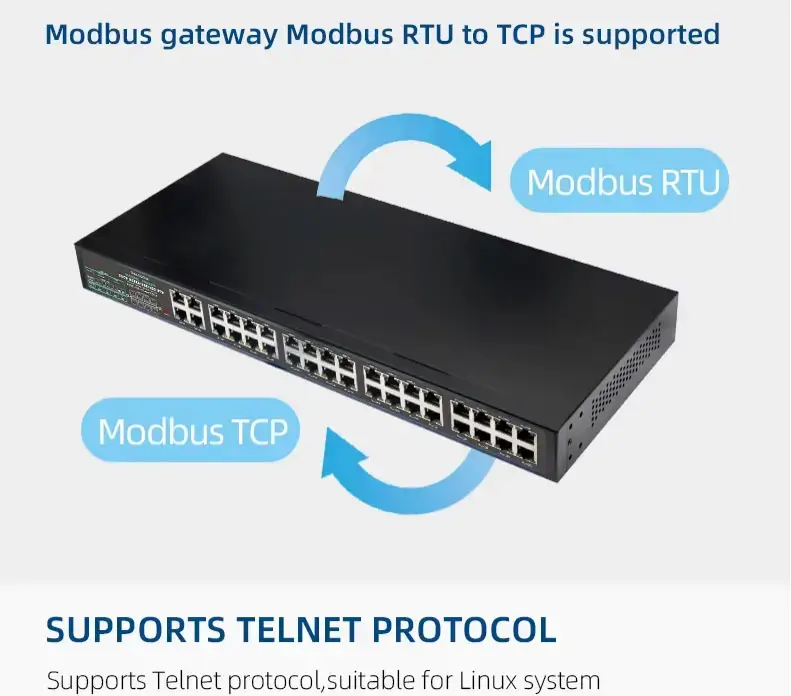

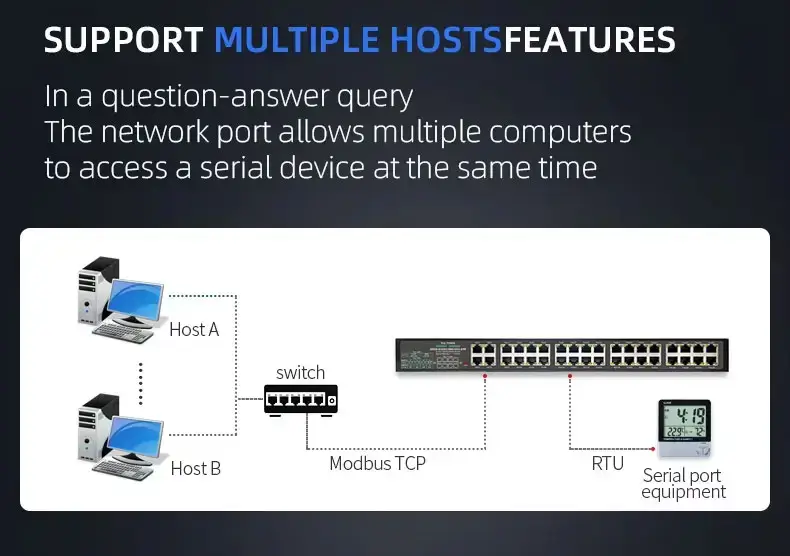

  • Modbus- und Telnet-Protokoll-Gateway: Dient als Modbus-Gateway für die TCP/RTU-Konvertierung und unterstützt das Telnet-zu-Seriell-Protokoll mit Multi-Host-Zugriff und fungiert als vielseitiges TCP/IP-zu-Seriell-Gateway.

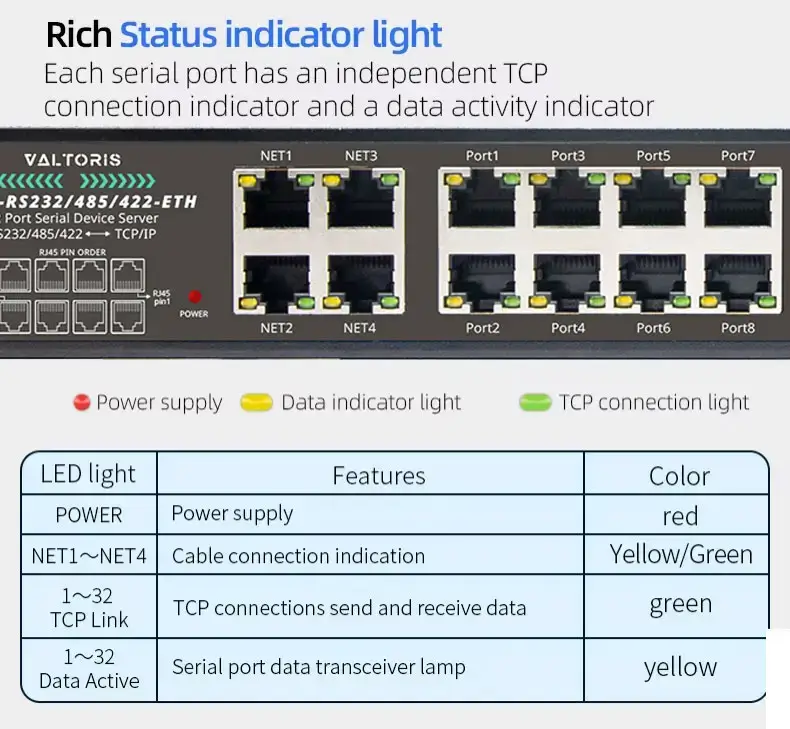

  • Web-verwalteter Hochgeschwindigkeitsbetrieb: Jeder Port unterstützt konfigurierbare Baudraten (300-921.600 bps) und verfügt über unabhängige LEDs. Die Konfiguration erfolgt über ein intuitives webbasiertes Konfigurationsprogramm.
  • Industrielles Design und zuverlässige Leistung: Entwickelt für den Dauerbetrieb in industriellen Umgebungen. Die Stromversorgung erfolgt über Standard 220V AC und gewährleistet einen stabilen Betrieb für Automatisierungs- und Kommunikationsanwendungen.
sku :
Marke:
INSTANT QUOTE

32-Kanal Industrieller Serieller Server, 3-Schnittstellen RS232/485/422 zu RJ45 Ethernet Modul, TCP/IP zu Serial, 4 Ethernet

Merkmale

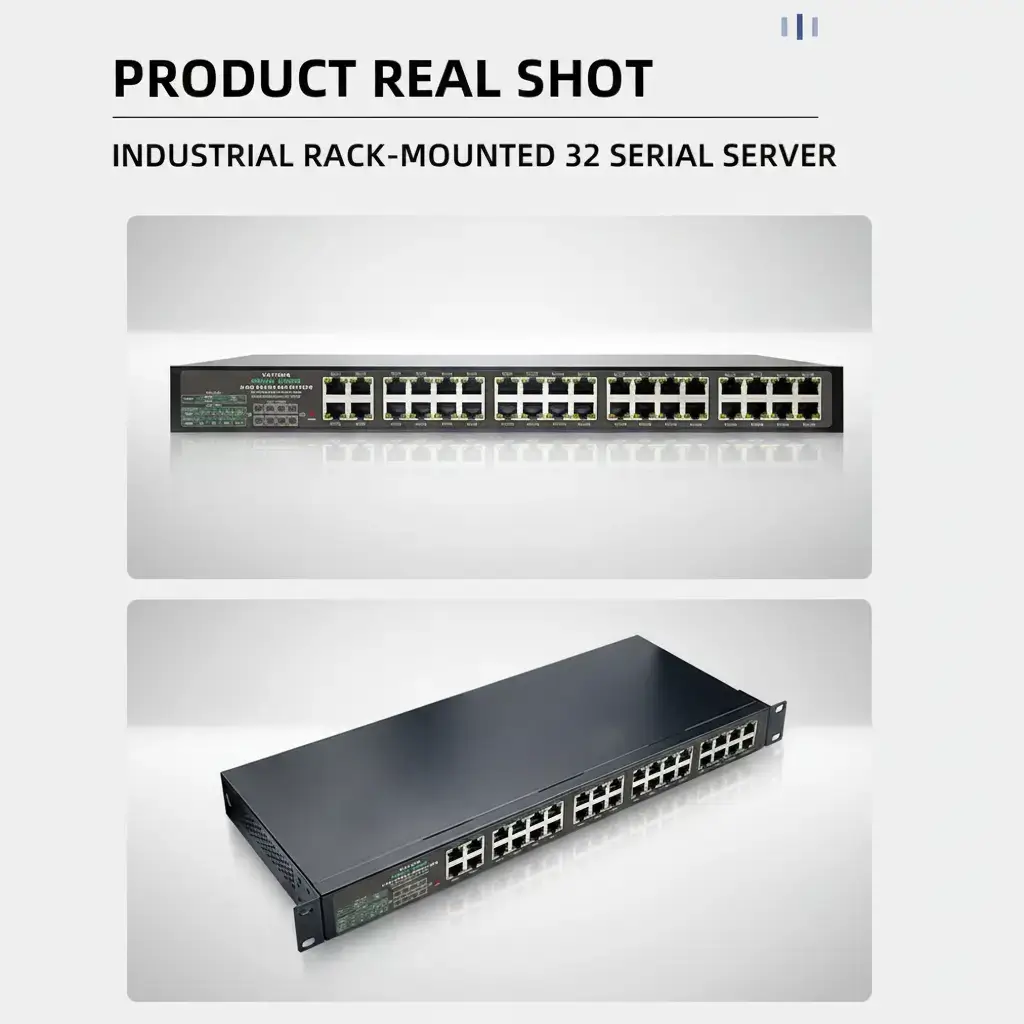

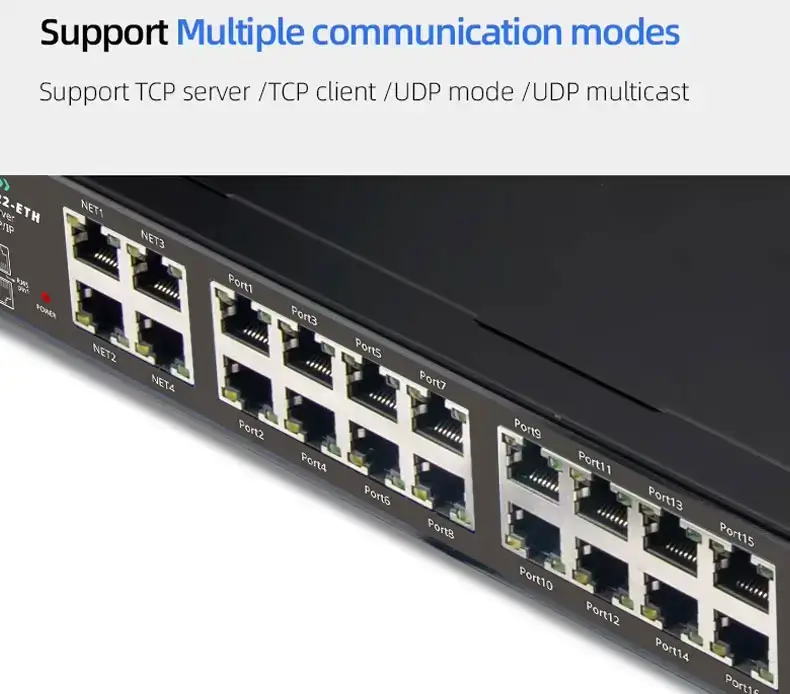

Der Serial Port Server 32CH-RS232/485/422-ETH ist ein standardmäßiger 1U-rackmount-32-Serial-Port-Protokollkonverter zwischen RS232/485/422 und TCP/IP. 32CH-RS232/485/422-ETH unterstützt 32 RS232-Serielle Ports und 32 RS485/RS422-Serielle Ports (RS422 erfordert individuelle Anpassung vor der Bestellung), und RS232 unterstützt Flusskontrolle. Über ein Netzwerkkabel mit dem 32CH-RS232/485/422-ETH verbunden, können 32 serielle Ports gleichzeitig im Vollduplex arbeiten. Jeder serielle Port kann als TCP-Server, TCP-Client, UDP und UDP Multicast verwendet werden. Unterstützt vier Netzwerkports mit Switch-Funktion.

32CH-RS232/485/422-ETH verwendet eine IP-Adresse für jeweils 8 serielle Ports, wobei unterschiedliche Ports anhand ihrer Portnummern unterschieden werden. Es unterstützt auch 8 IP-Adressen für 8 serielle Ports, die alle dieselbe Portnummer verwenden und anhand ihrer IP-Adressen unterschieden werden. Insgesamt werden 4 IP-Adressen für 32 Ports benötigt. 32CH-RS232/485/422-ETH bietet Modbus-TCP-zu-Modbus-RTU- und Serial-zu-Telnet-Protokollkonvertierung.

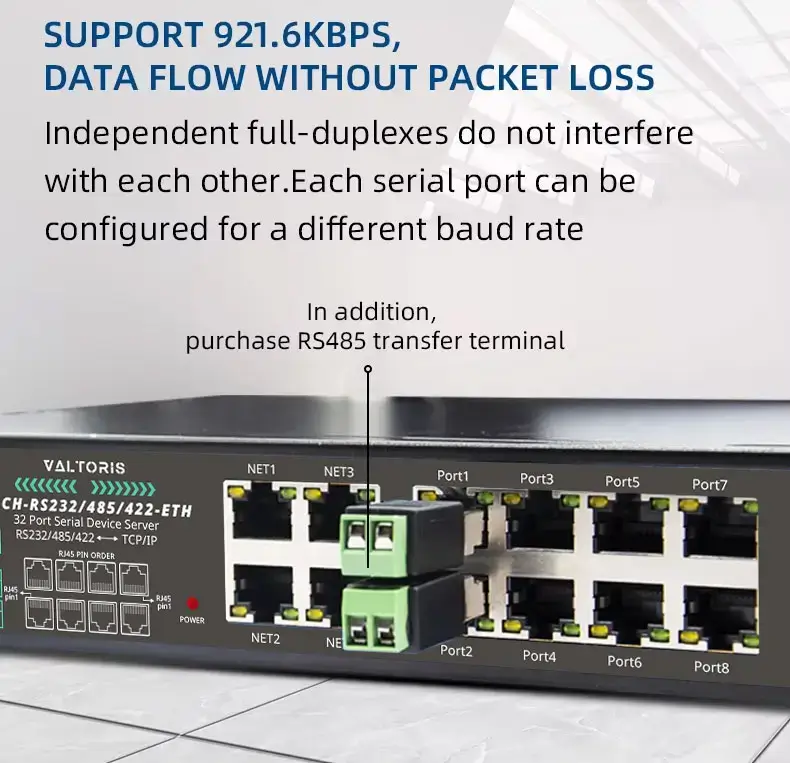

32CH-RS232/485/422-ETH verwendet einen ARM9-Prozessorchip, der Hochgeschwindigkeits-Datenübertragung mit 921,6 kBit/s ohne Paketverlust unterstützen kann.

Spezifikationen

Produktmodell

16CH-RS232/485/422-ETH

32CH-RS232/485/422-ETH

Produkttyp

Serieller Server, Modbus-Gateway, MQTT-Gateway

Hauptfunktion

Bidirektionale transparente Datenübertragung zwischen RS232/485/422 und Ethernet

Schnittstelle

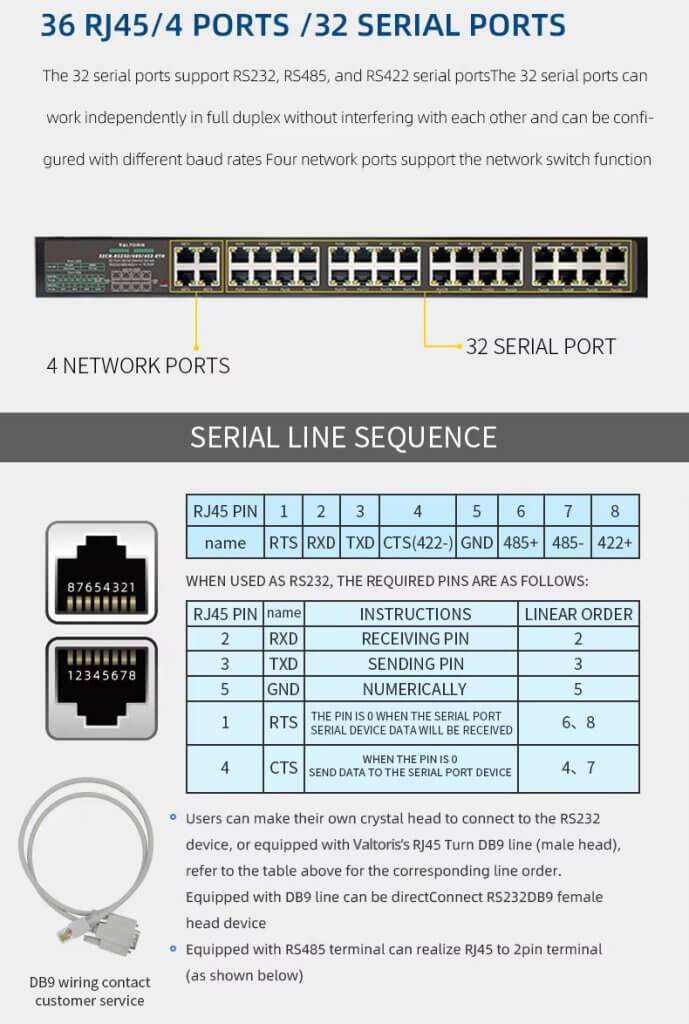

24 RJ45: 4 Ethernet-Ports, 16 Serielle Ports, 4 reserviert.

36 RJ45: beinhaltet 4 LAN, 32 Serielle Ports.

Stromversorgung

220V AC

Verbrauch

10W

Ethernet

4 10M/100M, Switch-Struktur, beliebiger Anschluss funktioniert.

4 Ports 10M/100M, Switch-Struktur, beliebige Verbindung.

Serieller Port

16 serial ports, each include: RS485/RS232/RS422 (RS422 needs jumper setting)

32 Serielle Ports, jeder beinhaltet: RS232/RS485/RS422 (RS422 erfordert Jumper)

Baudrate

1200~460800bps

1200~921600bps

Datenbit

5~9

Paritätsbit

Keine, Ungerade, Gerade, Mark, Space.

Flusskontrolle

RTS/CTS，DTR/DCR, NONE

Protokoll

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS

TCP、UDP、HTTP、MODBUS TCP、MQTT、JSON、DHCP、DNS

Konfiguration

VirCom, WEB-Browser, Geräteverwaltungsbibliothek.

Kommunikationsmethode:

Socket, Virtueller COM-Port, Geräteverwaltungsbibliothek.

Betriebsart

TCP-Server, TCP-Client, UDP, Real Com Treiber.

Betriebstemperatur

-40~85℃

Lagertemperatur

temperature

-65~165℃

Luftfeuchtigkeitsbereich

5~95%RH

Abmessungen

L x W x H =48cm×18cm×4.4cm

L x W x H =48cm×18cm×4.4cm

Abmessungen

Auswahlführer

ModellSerieller Port TypStromversorgungSpannungsbereichAbmessungen(L × W × H)

1CH-RS485-ETH

Einport Serieller ServerSchraubklemmenDC 9~24V89*37*59mm

1CH-RS232/485/422-ETH (V)

RS232/485/422 wählbar, Einport Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V94*65*25mm

1CH-RS232/485/422-ETH

RS232/485/422 wählbar, Einport Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V94*65*25mm

2CH-RS485-ETH

Zweiport Serieller ServerSchraubklemmenDC 9~24V37*83*89mm

2CH-RS485-ETH(V)

Zweiport Serieller ServerSchraubklemmenDC 9~24V150*105*41mm

2CH-RS232/485/422-ETH

RS232/485/422 wählbar, Zweiport Serieller ServerSchraubklemmen + DC 5.5 StromanschlusDC 9~24V94*65*25mm

4CH-RS485-ETH (V)

4-Port Serieller Server SchraubklemmenDC 9~24V150*105*41mm

4CH-RS485-ETH

4-Port Serieller ServerSchraubklemmenDC 9~24V37*83*89mm

4CH-RS232/485/422-ETH

RS232/485/422 wählbar, 4-Port Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V92*197*25mm

8CH-RS485-ETH (V)

8-Port Serieller ServeSchraubklemmenDC 9~24V270*105*26mm

8CH-RS485-ETH

 8-Port Serieller ServerSchraubklemmenDC 9~24V37*83*89mm

8CH-RS232/485-ETH

 8-Port Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V270*105*26mm

16CH-RS232/485/422-ETH

16-Port Serieller ServerAC 220V NetzanschlussAC 220V480*180*44mm

32CH-RS232/485/422-ETH

32-Port Serieller ServerAC 220V NetzanschlussAC 220V480*180*44mm
