DIN-Schienen-8-Port-RS485-zu-Ethernet-Konverter | Industrieller Seriell-Geräteserver, TCP/IP-zu-Seriell-Konverter, Modbus- und MQTT-IoT-Gateway

  • Acht RS485-Ports: Dieser 8-Port-Seriell-Server unterstützt bis zu acht RS485-Geräte, wobei jeder Port für groß angelegte industrielle Anwendungen den Anschluss von bis zu 32 Geräten ermöglicht.

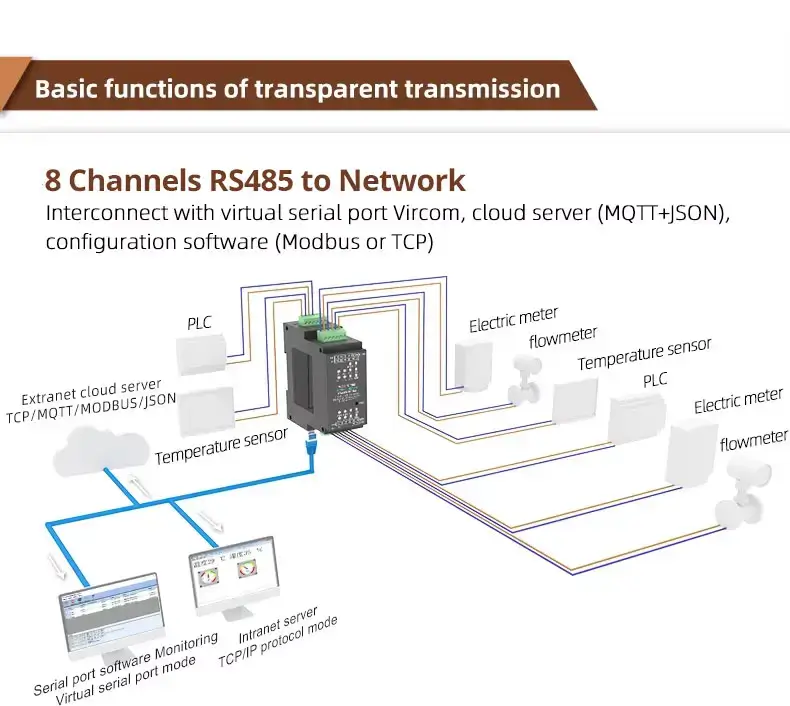

  • Ethernet-Konvertierung: Konvertiert serielle RS485-Daten in Ethernet TCP/IP und fungiert als Seriell-zu-TCP/IP-Konverter für die nahtlose Integration in moderne Netzwerke.
  • Schienenmontage-Design: Das DIN-Schienenmontage-Design macht diesen schienenmontierten Seriell-Server einfach in Industriegehäusen zu installieren und spart Platz.
  • Hochgeschwindigkeits-Datenübertragung: Unterstützt Baudraten von 300 bis 921,6 Kbps und gewährleistet zuverlässige Datenübertragung für zeitkritische Operationen.

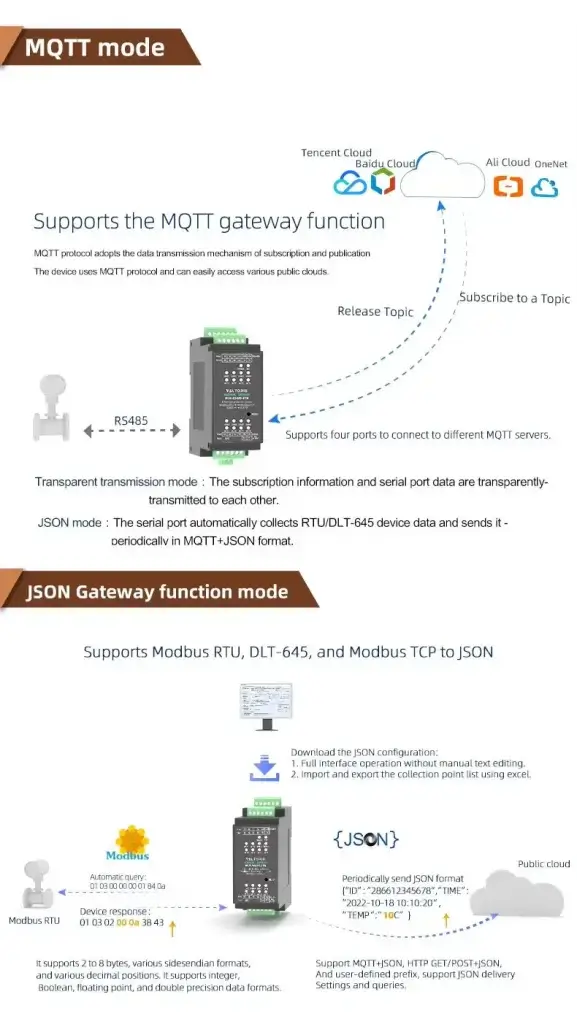

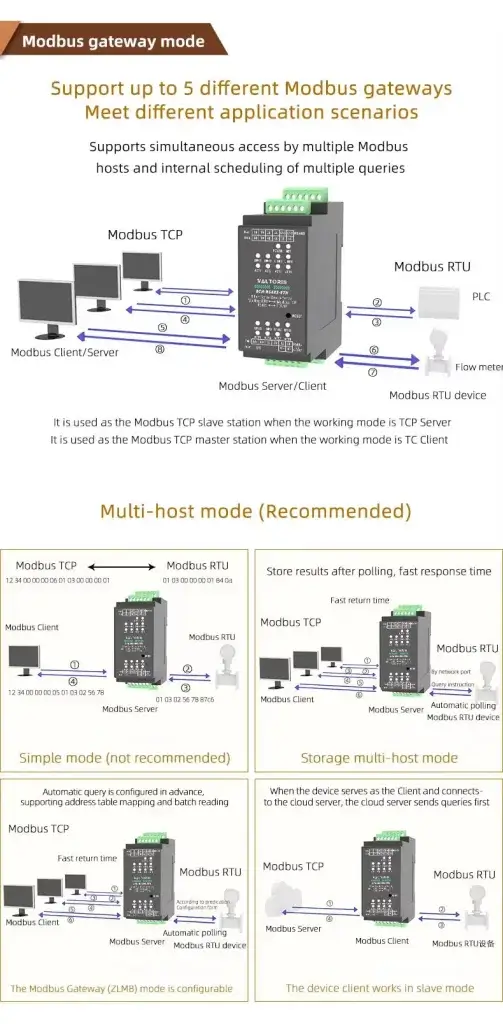

  • Erweiterte Gateway-Funktionen: Unterstützt Modbus-Gateway, MQTT-Gateway und JSON-Gateway-Funktionen für Protokollkonvertierung und Cloud-Konnektivität.
  • Robuste industrielle Bauweise: Mit ESD- und Überspannungsschutz liefert dieser industrielle Seriell-Server stabile Leistung unter rauen Umgebungsbedingungen.
  • Benutzerfreundliche Konfiguration: Bietet eine webbasierte Oberfläche, Unterstützung für virtuelle serielle Ports und eine Reset-Taste für einfache Einrichtung und Wiederherstellung.
  • Breiter Betriebstemperaturbereich: Betrieb von -40°C bis 85°C, gewährleistet Zuverlässigkeit unter extremen Bedingungen.
sku :
INSTANT QUOTE

Industrieller Seriell-Server, 8 Kanäle RS485 zu RJ45-Ethernet, TCP/IP-zu-Seriell-Konverter, Schienenmontage unterstützt

Merkmale

2CH-RS485-ETH, 4CH-RS485-ETH und 8CH-RS485-ETH sind RS485 IoT-Gateways, die speziell für industrielle Umgebungen entwickelt wurden. Es integriert mehrere Funktionen, einschließlich Serial Server, Modbus Gateway, MQTT Gateway und RS485 zu JSON Konverter.
Es verfügt über 2, 4 & 8 RS485-Ports zur Auswahl und einen Ethernet-Port. Es verwendet DIN-Hutschienen-Montage, was die Installation einfach macht. Im Vergleich zum traditionellen Desktop-Serial-Server wird die Breite auf etwa 1/4 der ursprünglichen kompakten Größe reduziert. Verwendet Klemmenanschluss für die Stromversorgung mit einem breiten Eingangsspannungsbereich von 9 ~ 24V.

Spezifikationen

Produktmodell

2CH-RS485-ETH

4CH-RS485-ETH

8CH-RS485-ETH

Produkttyp

Serial Server, Modbus Gateway, MQTT Gateway

Hauptfunktion

Bidirektionale transparente Datenübertragung zwischen RS485 und Ethernet

Schnittstelle

RS485 port x 2, Ethernet port x 1

RS485 port x 4, Ethernet port x 1

RS485 port x 8, Ethernet port x 1

Stromversorgung

9 ~ 24V DC Schraubklemme

Kommunikation

Ethernet

RJ45-Port, 10M/100M, unterstützt automatische Cross-Cable-Erkennung (MDI/MDIX)

Serielle Schnittstelle

2xRS485

4xRS485

8xRS485

Serielle Spezifikationen

Baud rate

300~921600 bps

Paritätsbit

Keine, Ungerade, Gerade, Mark, Space

Data bit

5 to 9 bits

Flusskontrolle

Keine, Soft Flow

Software

Protokoll

Modbus TCP, MQTT, JSON, RealCom Protokoll, HTTP

Konfiguration

VirCom, ein Webbrowser und eine Geräteverwaltungsbibliothek

Kommunikationsmethode

TCP/IP Direktkommunikation, Virtuelle serielle Schnittstelle

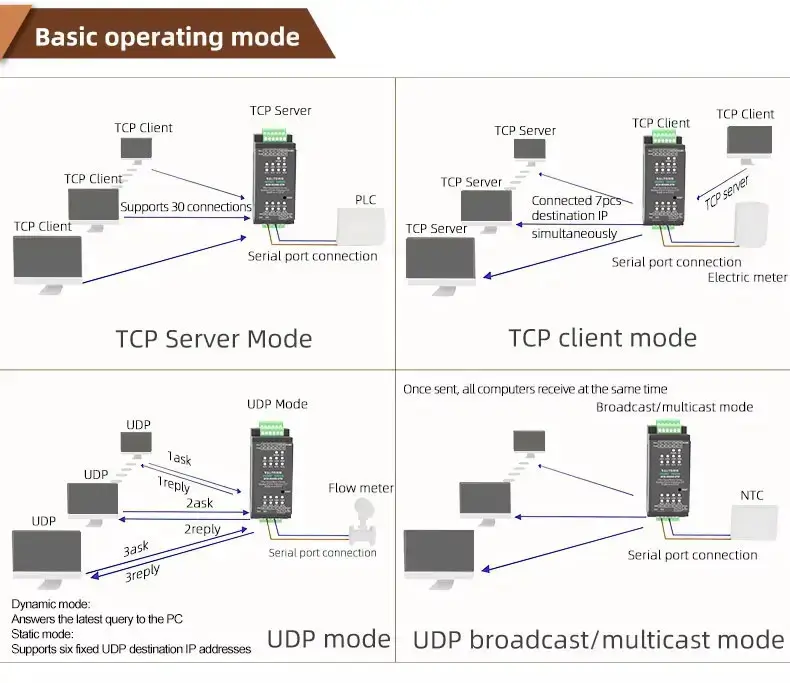

Betriebsart

TCP-Server, TCP-Client, UDP, UDP-Multicast

STROMVERSORGUNGSANFORDERUNGEN

Eingangsspannung

9～24V DC

Eingangsstrom

30 mA bei 12V DC

EMC Elektromagnetische Verträglichkeit

Elektrostatische Entladung (GB/T17626.6-2018): Kontakt 8 kV, Nicht-Kontakt 15 kV;
Schneller Gruppenimpuls (GB/T17626.4-2018): Strom ±4KV, Signal ±2KV;
Überspannung (GB/T 17626.5-2008): Strom ±4KV, Signal ±2KV

Umgebung

Betriebstemperatur

-40~85℃

Lagertemperatur

-45~120℃

Luftfeuchtigkeitsbereich

5~95% relative Luftfeuchtigkeit

Industrielle Ausführung, höhere Stabilität und Zuverlässigkeit

Schnittstellendiagramm

Abmessungen

Auswahlführer

ModellSerieller Port TypStromversorgungSpannungsbereichAbmessungen(L × W × H)

1CH-RS485-ETH

Einport Serieller ServerSchraubklemmenDC 9~24V89*37*59mm

1CH-RS232/485/422-ETH (V)

RS232/485/422 wählbar, Einport Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V94*65*25mm

1CH-RS232/485/422-ETH

RS232/485/422 wählbar, Einport Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V94*65*25mm

2CH-RS485-ETH

Zweiport Serieller ServerSchraubklemmenDC 9~24V37*83*89mm

2CH-RS485-ETH(V)

Zweiport Serieller ServerSchraubklemmenDC 9~24V150*105*41mm

2CH-RS232/485/422-ETH

RS232/485/422 wählbar, Zweiport Serieller ServerSchraubklemmen + DC 5.5 StromanschlusDC 9~24V94*65*25mm

4CH-RS485-ETH (V)

4-Port Serieller Server SchraubklemmenDC 9~24V150*105*41mm

4CH-RS485-ETH

4-Port Serieller ServerSchraubklemmenDC 9~24V37*83*89mm

4CH-RS232/485/422-ETH

RS232/485/422 wählbar, 4-Port Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V92*197*25mm

8CH-RS485-ETH (V)

8-Port Serieller ServeSchraubklemmenDC 9~24V270*105*26mm

8CH-RS485-ETH

 8-Port Serieller ServerSchraubklemmenDC 9~24V37*83*89mm

8CH-RS232/485-ETH

 8-Port Serieller ServerSchraubklemmen + DC 5.5 StromanschlussDC 9~24V270*105*26mm

16CH-RS232/485/422-ETH

16-Port Serieller ServerAC 220V NetzanschlussAC 220V480*180*44mm

32CH-RS232/485/422-ETH

32-Port Serieller ServerAC 220V NetzanschlussAC 220V480*180*44mm
