Valtoris Industrial ZigBee to Serial Gateway, RS485/RS232/RS422 to ZigBee Converter (passerelle industrielle ZigBee vers série)

Résumé

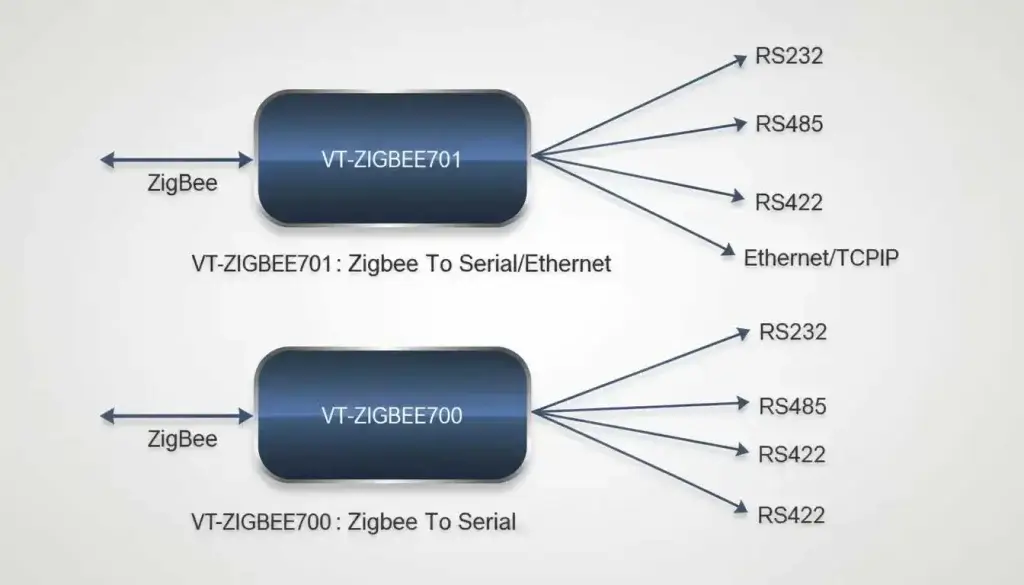

Les produits Zigbee ont actuellement deux catégories ; l’une est le convertisseur de port série vers Zigbee pour le Modèle VT-ZIGBEE700, qui comprend 3 types de ports série : RS232/485/422. L’autre est Ethernet (TCP/IP) converti en Zigbee pour le Modèle VT-ZIGBEE701, qui peut connecter Zigbee à Internet.

Passerelle Industrielle Zigbee vers Ethernet

Les produits Zigbee sont des produits hautes performances conçus pour les applications industrielles, la distance de transmission peut atteindre 2 km en espace ouvert. Utilisant la technologie d’étalement de spectre DSSS 2,4 GHz, la capacité anti-brouillage est forte. Par rapport au WiFi, sa connexion sans fil est plus loin, la vitesse de connexion est plus rapide, la capacité anti-brouillage est plus forte, la mise en réseau est plus pratique.

Les produits VT-ZIGBEE700/VT-ZIGBEE701 peuvent être configurés pour une liaison relative, comme communication point à point ou mode diffusion, aussi comme mode point à multipoint. Peuvent constituer une structure de réseau en étoile et MESH. La configuration peut être faite via le port série.

Les produits Valtoris Zigbee peuvent être appliqués à :

• Système de Contrôle de Bâtiment/Entrée/Porte/Sécurité

• Instrumentation d’Énergie/Électronique/Intelligente

• Système d’Automatisation Bancaire/Médical

• Système d’Automatisation Industrielle

• Système de Point de Vente (POS)

• Appareils Ménagers Informatisés

Caractéristiques

VT-ZIGBEE700 peut être utilisé dans la collecte de données d’une variété de dispositifs série RS232/485/422 et peut transférer les données collectées vers un réseau Zigbee pour réaliser une structure similaire au RS485 sans fil.

VT-ZIGBEE701 agit généralement comme station principale ; il reçoit les données série de chaque dispositif VT-ZIGBEE700 et convertit les données série en paquets TCP/IP, puis les transfère au serveur réseau.

Le produit VT-ZIGBEE700/VT-ZIGBEE701 réalise le transfert de données transparent entre RS232/485/422, Ethernet et Zigbee. Lorsque deux VT-ZIGBEE700 accèdent à un réseau, les données envoyées par un dispositif série sont immédiatement output dans le dispositif série B, et vice versa. Lorsque VT-ZIGBEE700 et VT-ZIGBEE701 se connectent, les données envoyées par le port série du VT-ZIGBEE700 peuvent apparaître immédiatement dans le port série du VT-ZIGBEE701, car elles sont converties de manière transparente en données TCP/IP du VT-ZIGBEE701.

VT-ZIGBEE701 peut travailler en mode TCP serveur/TCP client/UDP ; VT-ZIGBEE701 est comme un serveur de dispositif série sous forme Zigbee.

• Solution de communication Zigbee longue distance, haute performance, haute stabilité. La distance de communication peut aller jusqu’à 2 km.

• Grande transmission de données sans perte de paquets. Transmission duplex en dessous de 38400bps les données ne perdent pas de paquets et sans pause, fluidité des données.

• VT-ZIGBEE701 a une multi-fonction de Zigbee vers Ethernet, réalise Zigbee vers TCP/IP, peut être configuré comme TCP serveur, TCP client, mode UDP et ainsi de suite. Équipé du port série virtuel Windows et de l’outil de gestion de dispositifs Vircom, peut supporter le port série virtuel.

• Le mode de mise en réseau de Zigbee est flexible, peut avoir de nombreux types : réalisant point à point, point à multipoint ; ayant un nœud central, sans nœud central ; réseau en étoile, réseau mesh, réseau pair à pair.

• La capacité du réseau est plus grande, 16 canaux optionnels, 65535 ID de réseau peuvent être librement définis.

• 6 types de lumières LED indiquent séparément la direction du flux de données, l’état du réseau TCP/IP, le signal Zigbee et l’état de connexion, répondant intuitivement à l’état de l’équipement.
