Valtoris Industrial ZigBee to Serial Gateway, RS485/RS232/RS422 zu ZigBee Konverter

Zusammenfassung

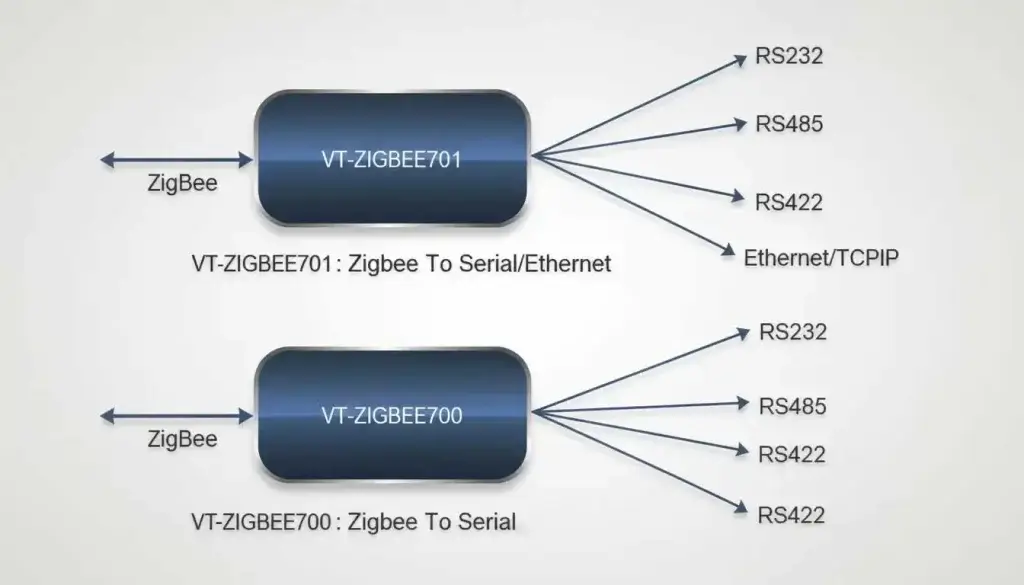

Zigbee-Produkte gibt es derzeit in zwei Kategorien; eine ist der Seriell-zu-Zigbee-Konverter für Modell VT-ZIGBEE700, der 3 Arten von seriellen Schnittstellen umfasst: RS232/485/422. Die andere ist Ethernet (TCP/IP), das in Zigbee für Modell VT-ZIGBEE701 umgewandelt wird, wodurch Zigbee mit dem Internet verbunden werden kann.

Industrie-Zigbee-zu-Ethernet-Gateway

Die Zigbee-Produkte sind hochleistungsfähige Produkte, die für industrielle Anwendungen entwickelt wurden. Die Übertragungsentfernung kann im Freien 2 km erreichen. Durch die Verwendung von 2,4-GHz-DSSS-Spreizspektrum-Technologie ist die Störfestigkeit stark. Im Vergleich zu WiFi ist seine drahtlose Verbindung weiter, die Verbindungsgeschwindigkeit ist schneller, die Störfestigkeit ist stärker, die Vernetzung ist bequemer.

Die VT-ZIGBEE700/VT-ZIGBEE701-Produkte können für relative Links konfiguriert werden, als Punkt-zu-Punkt-Kommunikation oder Broadcast-Modus, auch als Punkt-zu-Mehrpunkt-Modus. Können Stern- und MESH-Netzwerkstrukturen bilden. Die Konfiguration kann über den seriellen Port erfolgen.

Die Valtoris Zigbee-Produkte können angewendet werden in:

• Gebäude-/Eingangs-/Tür-/Sicherheitskontrollsystemen

• Energie-/Elektronik-/Intelligenten Instrumenten

• Bank-/Medizinischen Automationssystemen

• Industrieautomationssystemen

• Point-of-Sale-Systemen (POS)

• Informationshaushaltsgeräten

Merkmale

VT-ZIGBEE700 kann in der Datenerfassung einer Vielzahl von RS232/485/422-Seriengeräten verwendet werden und kann die gesammelten Daten in ein Zigbee-Netzwerk übertragen, um eine Struktur ähnlich wie drahtloses RS485 zu realisieren.

VT-ZIGBEE701 fungiert normalerweise als Hauptstation; es empfängt serielle Daten von jedem VT-ZIGBEE700-Gerät und wandelt die seriellen Daten in TCP/IP-Pakete um, die dann an den Netzwerkserver übertragen werden.

Das VT-ZIGBEE700/VT-ZIGBEE701-Produkt realisiert die transparente Datenübertragung zwischen RS232/485/422, Ethernet und Zigbee. Wenn zwei VT-ZIGBEE700 auf ein Netzwerk zugreifen, werden die von einem Seriengerät gesendeten Daten sofort im B-Seriengerät ausgegeben und umgekehrt. Wenn VT-ZIGBEE700 und VT-ZIGBEE701 verbunden sind, können die über den seriellen Port von VT-ZIGBEE700 gesendeten Daten sofort im seriellen Port von VT-ZIGBEE701 erscheinen, da sie transparent in die TCP/IP-Daten von VT-ZIGBEE701 umgewandelt werden.

VT-ZIGBEE701 kann im TCP-Server/TCP-Client/UDP-Modus arbeiten; VT-ZIGBEE701 ist wie ein Seriengeräteserver in Zigbee-Form.

• Zigbee-Kommunikationslösung für große Entfernungen, hohe Leistung, hohe Stabilität. Die Kommunikationsentfernung kann bis zu 2 km betragen.

• Große Datenübertragung ohne Paketverlust. Duplex-Übertragung unter 38400bps, die Daten verlieren keine Pakete und keine Pausen, Daten glätte.

• VT-ZIGBEE701 hat Multi-Funktion von Zigbee zu Ethernet, realisiert Zigbee zu TCP/IP, kann als TCP-Server, TCP-Client, UDP-Modus usw. konfiguriert werden. Ausgestattet mit Windows virtuellem seriellen Port und Geräteverwaltungstool Vircom, kann virtuellen seriellen Port unterstützen.

• Der Vernetzungsmodus von Zigbee ist flexibel, kann viele Typen haben: Realisierung von Punkt-zu-Punkt, Punkt-zu-Mehrpunkt; mit Zentrumsknoten, ohne Zentrumsknoten; Sternnetzwerk, Mesh-Netzwerk, Peer-to-Peer-Netzwerk.

• Die Netzwerkkapazität ist größer, 16 Kanäle optional, 65535 Netzwerk-IDs können frei eingestellt werden.

• 6 Arten von LED-Leuchten zeigen separat die Datenflussrichtung, den TCP/IP-Netzwerkstatus, das Zigbee-Signal und den Verbindungszustand an und reagieren intuitiv auf den Gerätestatus.

Spezifikationen

Abmessungen
