الملخص

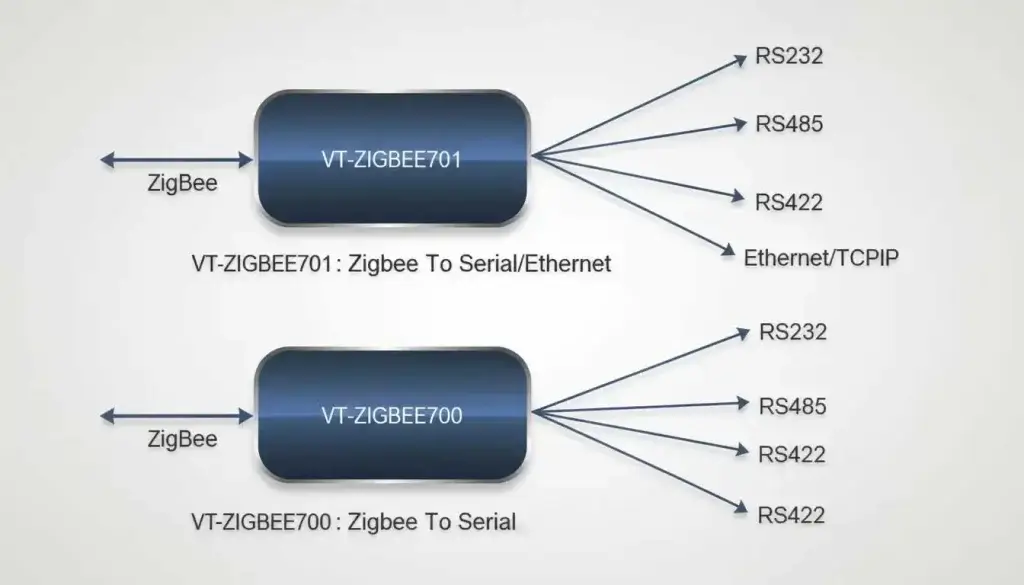

لمنتجات Zigbee حاليًا فئتان؛ الأولى هي محول المنفذ التسلسلي إلى Zigbee للموديل VT-ZIGBEE700، والذي يتضمن 3 أنواع من المنافذ التسلسلية: RS232/485/422. الأخرى هي الإيثرنت (TCP/IP) المتحولة إلى Zigbee للموديل VT-ZIGBEE701، والتي يمكنها جعل Zigbee متصلاً بالإنترنت.
بوابة Zigbee إلى التسلسلي الصناعية
منتجات Zigbee هي منتجات عالية الأداء مصممة للتطبيقات الصناعية، يمكن أن تصل مسافة النقل إلى 2 كم في المنطقة المفتوحة. باستخدام تقنية الانتشار الطيفي 2.4G DSSS، فإن القدرة على مقاومة التداخل قوية. مقارنة بـ WiFi، فإن اتصالها اللاسلكي أبعد، وسرعة الاتصال أسرع، وقدرة مقاومة التداخل أقوى، والتشبيك أكثر ملاءمة.
يمكن تكوين منتجات VT-ZIGBEE700/VT-ZIGBEE701 للربط النسبي، كاتصال نقطة إلى نقطة أو وضع البث، وكذلك كوضع نقطة إلى متعددة. يمكن أن تشكل هيكل شبكة على شكل نجمة وشبكة MESH. يمكن إجراء التكوين عبر المنفذ التسلسلي.
يمكن تطبيق منتجات Valtoris Zigbee على:
نظام التحكم في المباني / المداخل / الأبواب / الأمان
الأجهزة الكهربائية / الإلكترونية / الأدوات الذكية
نظام الأتمتة المصرفية / الطبية
نظام الأتمتة الصناعية
نظام نقاط البيع (POS)
الأجهزة المنزلية الذكية
الميزات
يمكن استخدام VT-ZIGBEE700 في جمع البيانات لمجموعة متنوعة من الأجهزة التسلسلية RS232/485/232 ويمكنها نقل البيانات المجمعة إلى شبكة Zigbee لتحقيق هيكل مشابه لـ RS485 لاسلكي.
عادةً ما تعمل VT-ZIGBEE701 كمحطة رئيسية؛ فهي تستقبل البيانات التسلسلية من كل جهاز VT-ZIGBEE700 وتحول البيانات التسلسلية إلى حزم TCP/IP، ثم تنقلها إلى خادم الشبكة.
يحقق منتج VT-ZIGBEE700/VT-ZIGBEE701 نقل البيانات الشفاف بين إيثرنت RS232/485/232 و Zigbee. عندما يصل جهازا VT-ZIGBEE700 إلى شبكة واحدة، فإن البيانات المرسلة من قبل الجهاز التسلسلي A يتم إخراجها فورًا في الجهاز التسلسلي B، والعكس صحيح. عندما يتصل VT-ZIGBEE700 و VT-ZIGBEE701، يمكن للبيانات المرسلة من المنفذ التسلسلي لـ VT-ZIGBEE700 أن تظهر فورًا في المنفذ التسلسلي لـ VT-ZIGBEE701، حيث يتم تحويلها بشفافية إلى بيانات TCP/IP الخاصة بـ VT-ZIGBEE701. يمكن لـ VT-ZIGBEE701 العمل في وضع خادم TCP / عميل TCP / UDP؛ VT-ZIGBEE701 يشبه خادم جهاز تسلسلي في شكل Zigbee.
• حل اتصال Zigbee لمسافات طويلة، أداء عالي، استقرار عالي. يمكن أن تصل مسافة الاتصال إلى 2 كم.
• نقل بيانات ضخمة بدون فقدان الحزم. نقل ثنائي الاتجاه تحت 38400bps لا يفقد البيانات الحزم ولا توجد توقفات، سلاسة في البيانات.
• تمتلك VT-ZIGBEE701 وظائف متعددة من Zigbee إلى الإيثرنت، تحقق Zigbee إلى TCP/IP، يمكن تكوينها كخادم TCP، عميل TCP، وضع UDP، إلخ. مجهزة بمنفذ تسلسلي افتراضي لنظام Windows وأداة إدارة الجهاز Vircom، يمكنها دعم المنفذ التسلسلي الافتراضي.
• وضع التشبيك لـ Zigbee مرن، يمكن أن يكون له أنواع عديدة: تحقيق نقطة إلى نقطة، نقطة إلى متعددة؛ وجود عقدة مركزية، عدم وجود عقدة مركزية؛ شبكة نجمية، شبكة mesh، شبكة نظير إلى نظير.
• سعة الشبكة أكبر، 16 قناة اختيارية، 65535 معرف شبكة يمكن تعيينها بحرية.
• 6 أنواع من مصابيح LED تشير بشكل منفصل إلى اتجاه تدفق البيانات، حالة شبكة TCP/IP، إشارة Zigbee وحالة الاتصال، تستجيب بشكل بديهي لحالة المعدات.
المواصفات
المظهر | |
طرفية؛ | 485/422: Terminal; 232： DB9; Ethernet: RJ45 |
مصدر الطاقة: | داخل موجب خارج سالب، مقبس قياسي |
الحجم: | L x W x H =9.4cm×6.5cm×2.5cm |
معايير المواصفات | |
جهد العمل: | DC9~24V |
تيار العمل: | VT-ZIGBEE700：50mA@9V |
VT-ZIGBEE701：start 250mA@9V, stable 220mA@9V； | |
درجة حرارة التشغيل: | -40℃~85℃ |
الرطوبة: | <95%RH |
الاتصال اللاسلكي | |
مسافة النقل: | 2000m |
نطاق التردد: | 2.405GHz~2.480GHz |
القناة اللاسلكية: | 16 |
حساسية الاستقبال: | -105dbm |
قوة الإرسال:r | 25dbm |
طوبولوجيا الشبكة: | point-to-point, star, tree, mesh |
بروتوكول الاتصال: | IEEE802.15.4/ZigBee standard protocol |
معرف الشبكة: | 0000~FFFF |
نظام التضمين: | DSSS |
: هوائي خارجي برأس ذكر | external SMA male head antenna; Work frequency: 2.4G, Frequency region between 2400M-2485M |
حل مقاومة الاصطدام: | CSMA-CA and GTS CSMA-CA |
الاتصال السلكي | |
واجهة البيانات: | RS232, RS485/422, Ethernet 10M/100M |
أقصى حجم للحزمة: | 100 bytes |
عداد المنفذ التسلسلي: | Baud Rate: 1200~115200bps；Check bit: None, Even, Odd；Data: 7, 8; Stop bit: 1 |
بروتوكول الإيثرنت: | ETHERNET、 IP、 TCP、 UDP、 HTTP、 ARP、 ICMP、 DHCP、 DNS |
